北京远洋拉威毛细管空调工程
发布人:东方地源热泵   发布时间:2020-04-29 10:54:00 点击:

北京远洋拉威毛细管空调工程案例

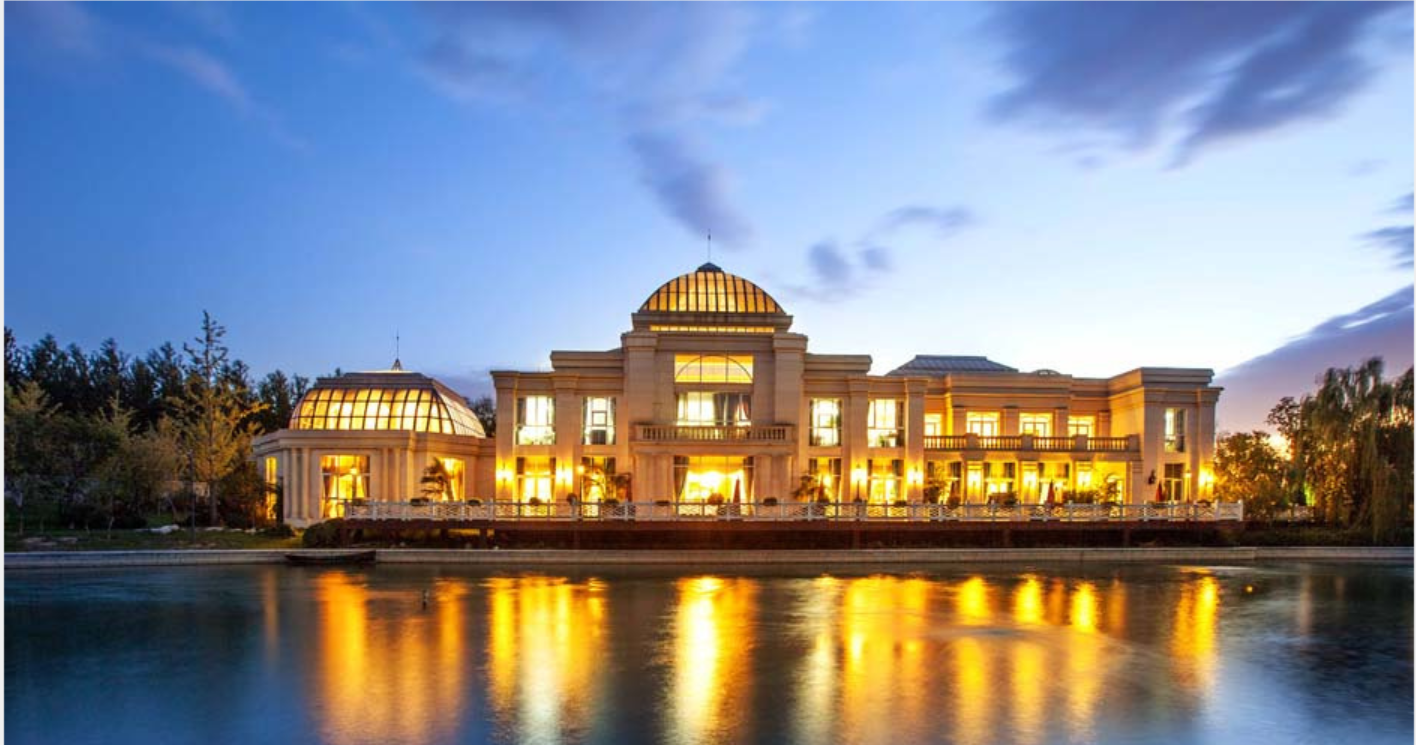

北京远洋拉威位于北京首都机场辅路东苇路出口,工程建筑面积约12000平方。建筑风格为老北京的欧式建筑风格,分为地上三层,地下一层。本工程已经于2016年开始施工,到目前为止还在施工过程中。

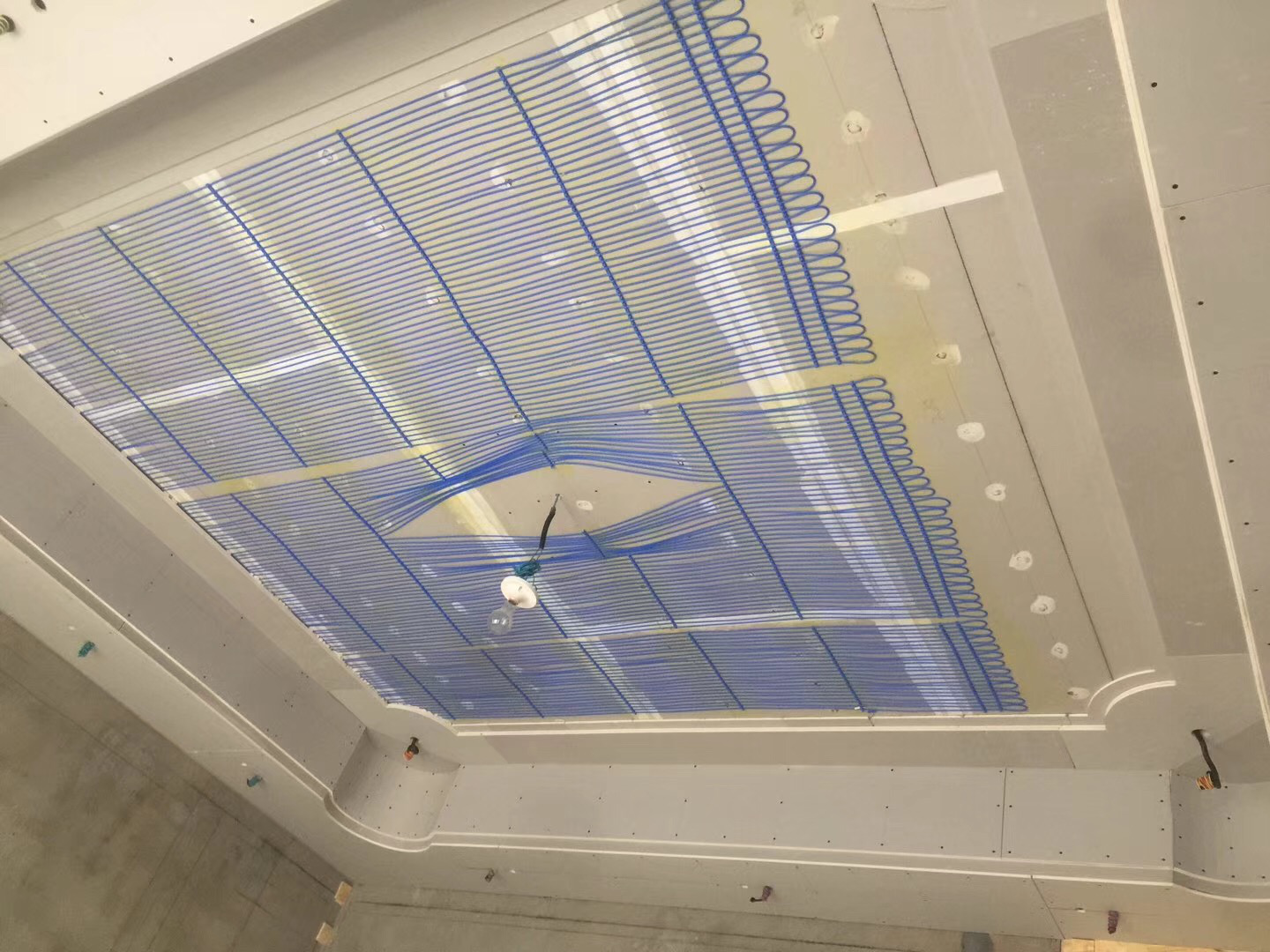

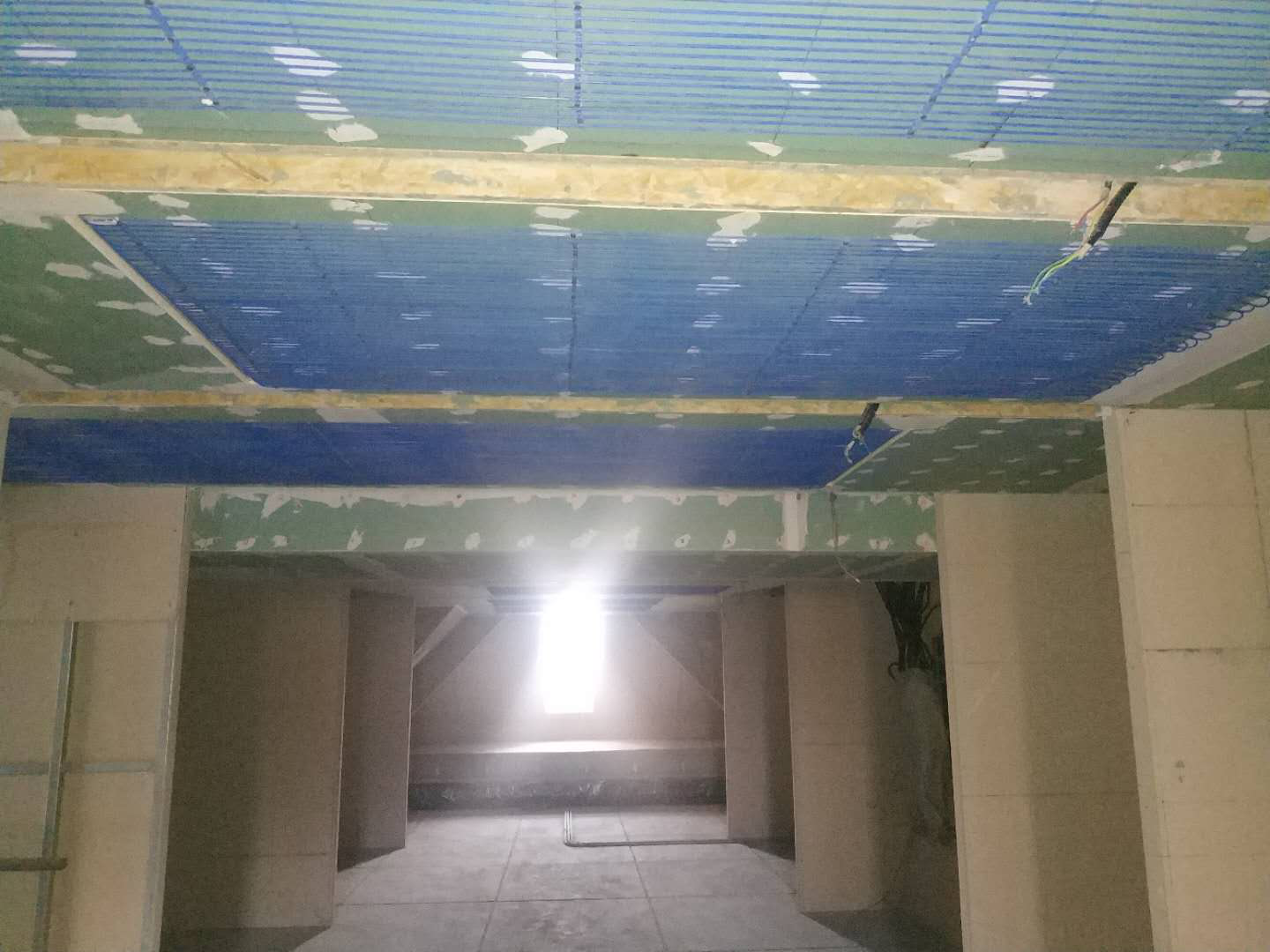

毛细管网空调的冷热源为地源热泵系统,共打100米深,DN32双U40个孔,主机选用意大利克门特内循环系统。主机一共三台,一台制冷量195KW,型号AQSW0552。本台主机只对整个毛细管网系统提供冷源。一台是AQSW0512,制冷量165KW,这台主机只承担新风除湿所需要的冷源,除湿给水温度3-8度。还有一台是AQSW0412,制热量:135KW。该机组独立承担生活热水和游泳池所需要的热源供应。

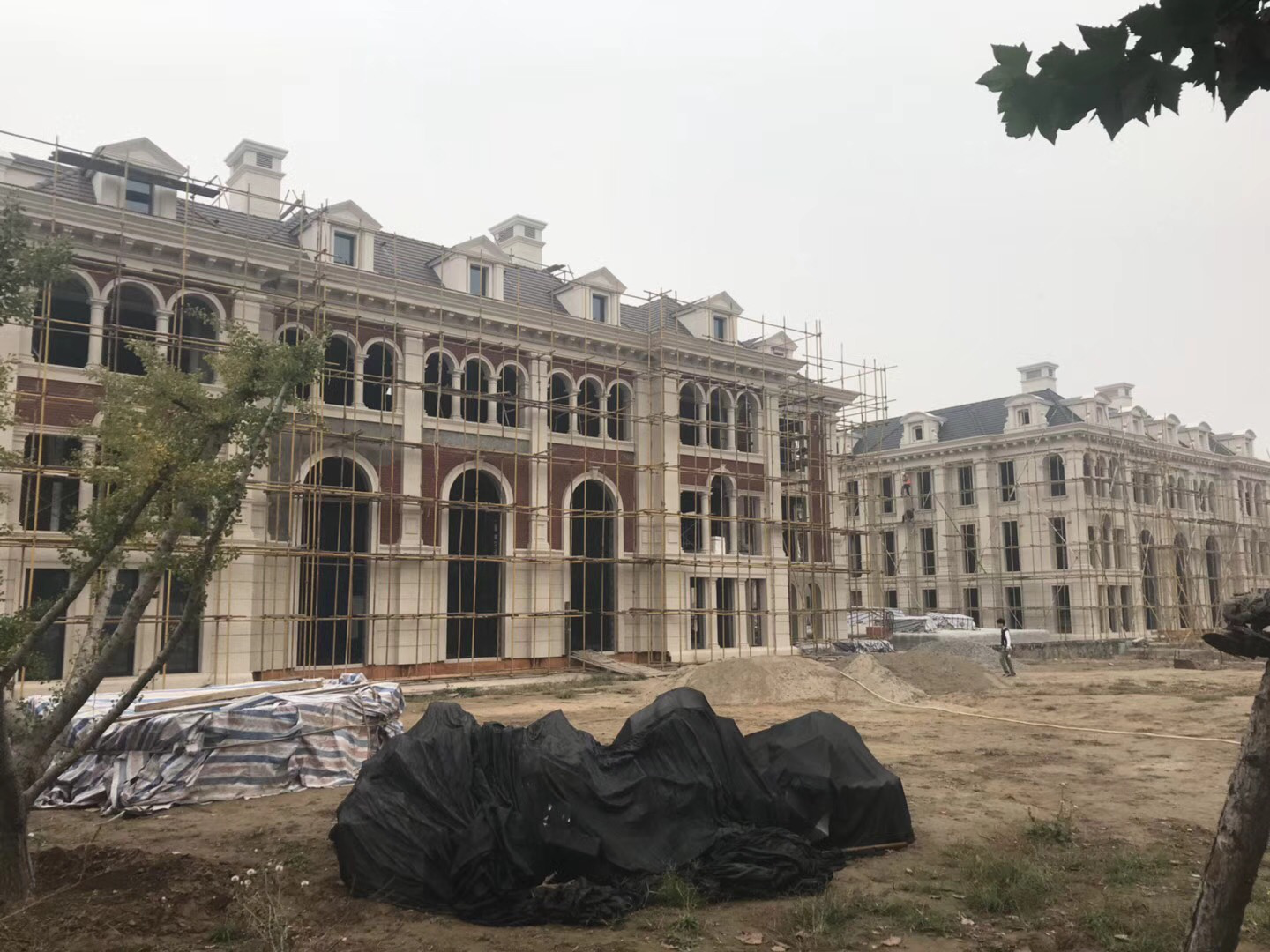

正施工过程中的远洋拉威12号和13号楼

毛细管系统恒温换热中心设计说明

换热站具体要求如下:

1、采用不锈钢板式换热器,分为冬夏季模式;夏季时:一次侧进出水温为7~12℃,冷量18kw;冬季时:进出水温为45~40℃,热量约18kw,水流量3.1m³/h,系统运行压力0.3MPa,不需要水泵;一次侧供回水接口DN32。一次侧进出水温差为5℃。

2、二次侧夏季模式时进出水温为19~16℃,冷量18kw;冬季模式时进出水温为32~29℃,热量约18kw,水流量6m³/h,系统运行压力0.3MPa,水泵杨程22米(配格兰富或威乐品牌),循环管路管径:DN40;二次侧夏季模式时出水温度设定范围为16~19℃,控制精度为±1℃;冬季模式时出水温度设定范围为32~29℃,控制精度为±1℃;夏季时如控制异常,导致二次侧供水

3、温度低于设定值2.5℃时停止二次侧水泵,并声光报警。二次侧进出水温差为3℃。

4、要求制造底座和壳体,将换热站及控制系统等用壳体包围;箱体体积尽量点地面积小,可适当增加高度,为尽可能缩小机组尺寸,可考虑使用铜管代替镀锌钢管。

5、控制要求:通过调节一次侧比例三通阀的开度,控制二次侧出水温度,二次水进水出水温度显示;一次侧进出水温度显示。手操器要求采用彩色触摸屏,主要电器件品牌要求:接触器、断路器、继电器等采用施耐德品牌。主控板要有电源开关、二次温度设置功能。显示设置温度、现在温度。

6、为节省空间缩小机组尺寸,二次侧不安装膨胀罐。

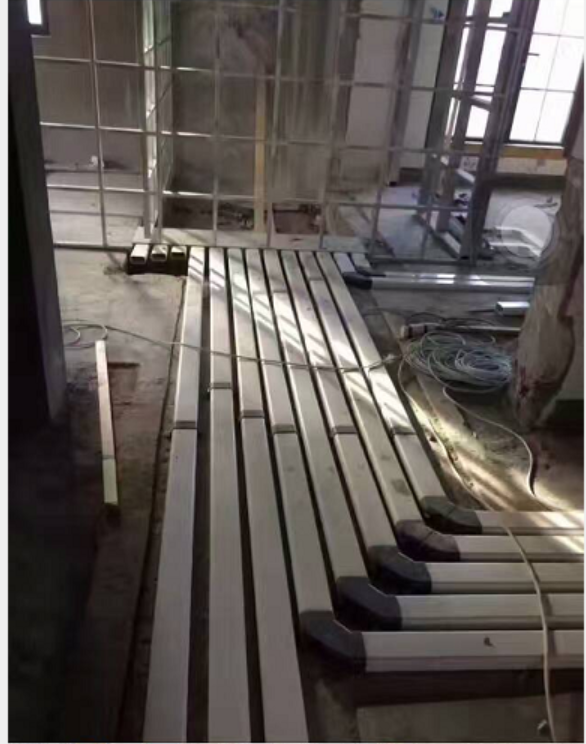

施工过程中的地送风管网

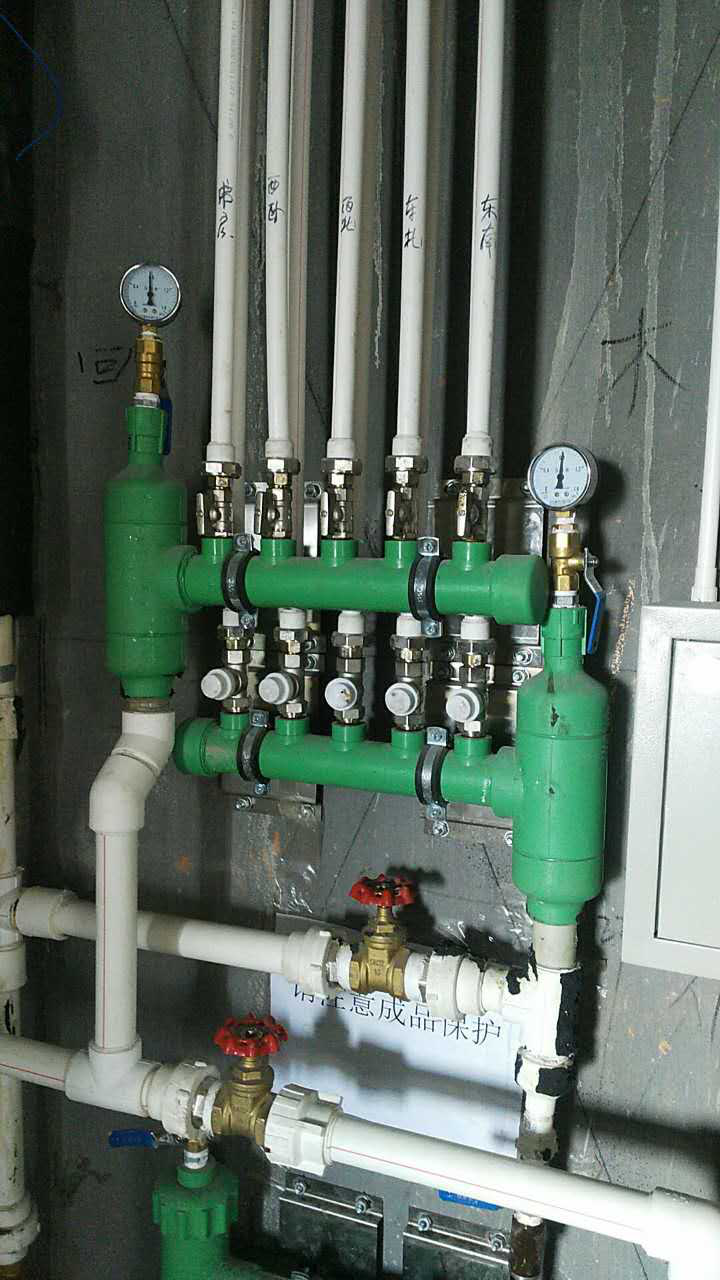

现场安装的分集水器

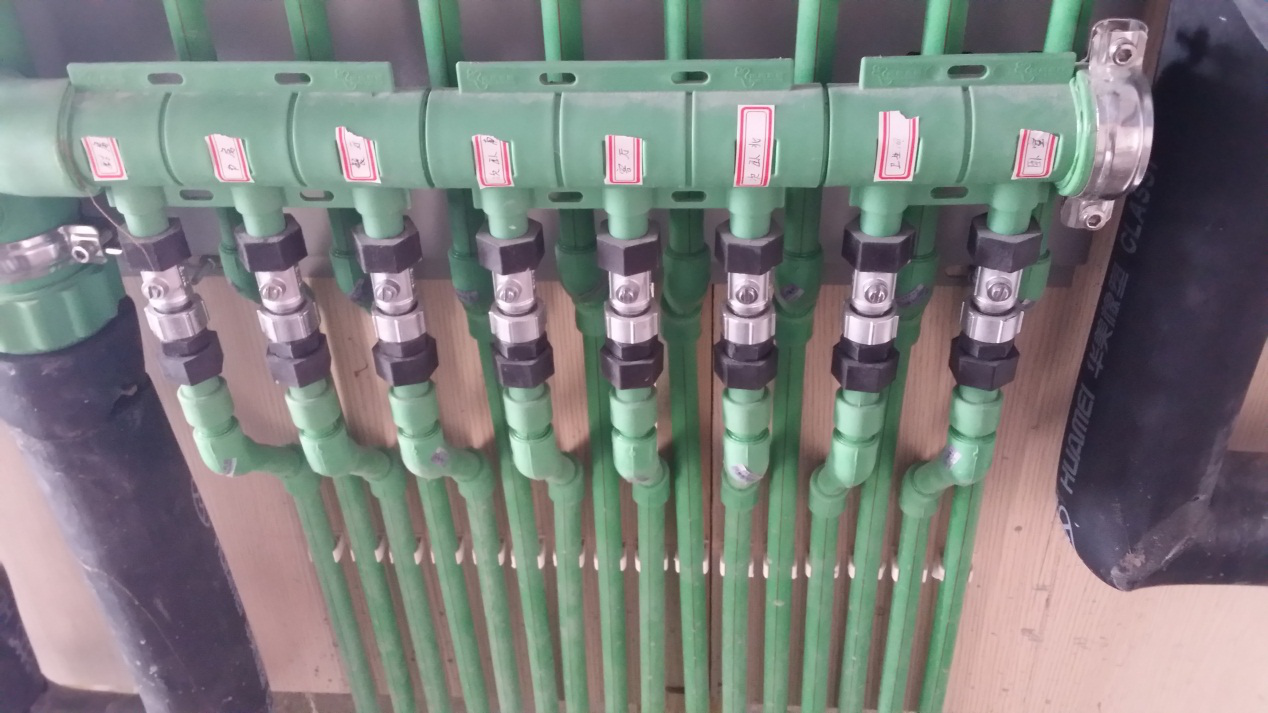

毛细管网分集水器

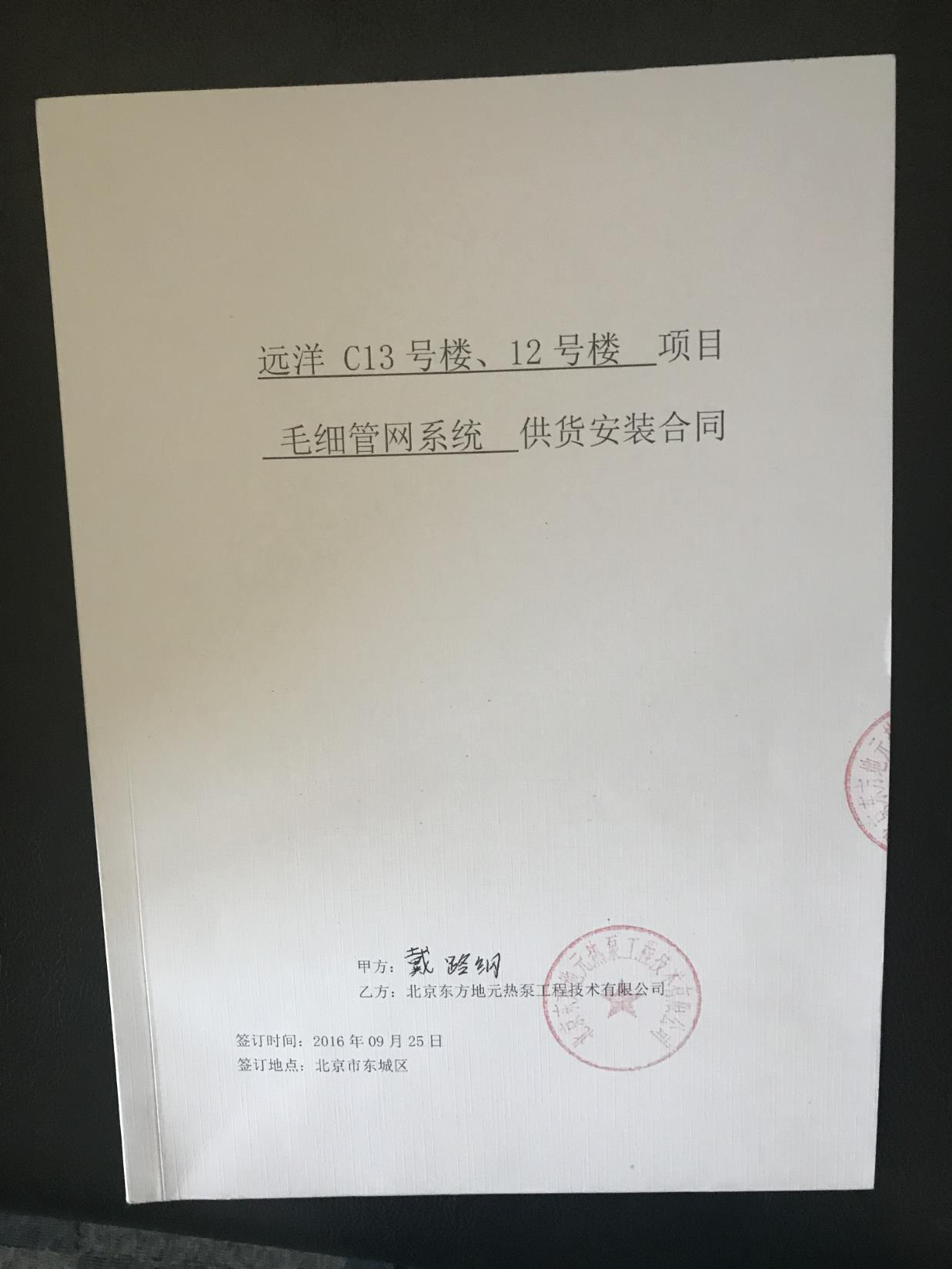

远洋拉威毛细管网空调工程合同文件

北京东方地元热泵工程技术有限公司

二○一九年二月二十七日
